一、 儀器簡介

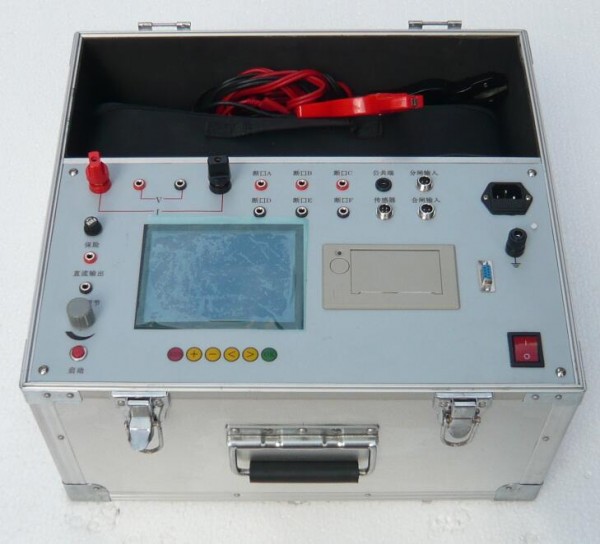

斷路器（高壓開關）機械特性測試儀是為適應現場測試高壓開關機械特性及其他參數的需要，依據高壓開關動特性測試儀的新技術標準開發研制的專用測試儀器。它以單片機為核心，采用CPLD存貯轉鼓式采樣技術，其主要特點是采用旋轉式傳感器,傳感器安裝方便，測試精度高，一機多用。采用漢字大屏幕液晶顯示測試結果并可打印輸出測試曲線、測試參數，具有智能化、功能多、數據精確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外、少油、多油開關、真空開關、六氟化硫開關的測試。
該系列高壓開關綜合測試儀，充分考慮到用戶使用方便，部分不同型號國內首創內置了高壓開關操作電源，回路電阻測試儀，高壓開關供電電源，部分型號具有開關生產磨合功能。可以測試只有合閘/分閘信號沒有分閘/合閘信號的斷路器。一臺儀器具有多臺儀器的測試功能，（部分機型）具有RS232/USB接口可以連接電腦，上傳測試結果以便打印結果文件報表。
二、 測試功能
a、開關機械特性
1、 開關的分（合）閘時間；
2、 開關每個斷口的分（合）閘時間；
3、 主輔配合時間；
4、 動觸頭行程；
5、 動觸頭超行程；
6、 開關開距；
7、 合（分）閘不同期；
8、 彈跳時間；
9、 剛合（分）速度；
10、 合（分）閘最大速度；
11、 合（分）閘平均速度；
12、 自動重合閘無電流間歇時間及金屬短接時間。
13、 行程位移曲線。
14、 每個斷口分合閘波形
b、 低操作電壓：
分（合）閘低操作電壓。(相應型號)
c、 測試回路電阻。(相應型號)
d、 提供供電電源。（相應型號）
e、 高壓開關生產磨合。(相應型號）
三、 技術指標
1、 開關操作電源（供電電源）：30—260V（≤10A）；
2、 同時測試斷口數：≤6；
3、最大測量速度：不大于20m/s，精度：0.01m/s
測量行程：不大于1000mm，精度：±0.1mm
最大測試時間：99.99s，分辨率：0.1ms
最小動作同期差0.1ms ,測試六通道，測速一通道
輸出顯示分合閘曲線、各個斷口分合閘波形。
輸出方式：大屏幕液晶顯示、全漢字輸出，面板式打印機
4、回路電阻測試電流：100A/200A
回路電阻測試精度：±0.5%±5RDB
回路電阻測試范圍：0-20000µΩ
5、低操作電壓測試精度：0.1V
6、低操作電壓分辨率：0.1V
低操作電壓測試精度: ±1.0％ ±6RDB
7、開關磨合次數：0-9999次
8、磨合操作時間間隔：1-99S
