巴普曼工業科技（廣東）有限公司專業研發生產行星減速機，高扭矩、高負載容量、無潤滑脂泄露，免維護，巴普曼精密行星直角減速機讓您的使用更加高效，方便！

精密行星直角減速機產品性能特征：

1、低噪音：采用螺旋齒輪設計，實現了減速機的順暢，安靜運轉。

2、高精度：背隙可達3弧分之間，定位精準。

3、高剛性、高扭矩：輸出軸采用大尺寸，大跨距式雙支撐軸承設計，大大提高了減速機的剛性和扭矩。

4、高效率：單段可達93%以上，雙段可達90%以上。

5、免維護：油脂磨耗低，可終身潤滑。

6、密封效果好：潤滑油脂具有高粘度，不易分離的特性，并采用IP65防護等級，確保無潤滑油脂泄露。

7、節省空間：轉角殼體采用一體式設計，既能保證行星減速機運轉之精度又能節省安裝空間。

8、適用性廣：適用于任意型式伺服電機。

產品參數：

傳動比：Ⅰ級：4, 5, 7, 10  Ⅱ級：15, 20, 25, 30, 35, 40, 50, 70, 100

滿載時效率：Ⅰ級：≥93 Ⅱ級：≥90

較低工作溫度：-10

較高工作溫度：+ 90

防護等級：IP65

標準回程間隙：Ⅰ級：≤7  Ⅱ級：≤10

抗扭剛度：5

額定輸入轉數：5000

BPD行星減速機是經濟性與高精度完美結合的齒輪減速機。此系列行星減速機配有預緊的圓錐滾子軸承，確保了很高的剛性和非常棒的負載能力。廣泛應用于高負載的應用場合。

安裝尺寸圖

選用行星減速機基本的要求，具體如下：

1.安裝尺寸：即伺服電機前端的尺寸。在選用行星減速機，行星減速機的輸入端必須與伺服電機的輸出端的尺寸完全吻合。

2.減速比：電機每分鐘額定輸出轉數/減速比=減速機每分鐘輸出多少轉，行星減速機應盡量選用接近理想的減速比，以保證得到理想的轉速。

3.扭矩：伺服電機額定輸出扭矩（步進電機是保持轉矩）*減速比，減速機額定輸出轉數一定要大于這個數值，如果小于，減速機會縮短使用壽命，嚴重情況下會斷軸或者崩齒。

4.回程背隙：回程間隙（精度）→（行星減速機輸出軸一圓周分為360度，一度=60弧分）即我們常說的“弧分”，單位：arcmin。回程間隙越小，其精度越高，成本也越高，用戶選擇滿足其精度要求的減速機就可以了。還要考慮橫向/徑向受力和平均壽命。橫向/徑向受力大的減速機在安裝和使用中可靠性相對較高，不易出問題。通常其平均壽命遠超過所配伺服電機的壽命。

安裝說明：

1.確認馬達與減速機規格，并將馬達與減速機之安裝面擦拭干凈。

2.將2個黑色的防塵蓋從機體上取出。

3.取下馬達上原先之鍵；如有必要，請安裝平衡鍵。

4.確認馬達軸心尺寸，如有必要，裝上軸襯套。（當馬達為平軸狀，對準入軸夾縫在平軸中心線，使鎖緊轂螺絲與軸呈垂直。）

5.直立式的裝入馬達，以螺絲扭力表建議扭力值之5%，1-4的順序，用扳手將附墊片之螺絲輕輕鎖上。

6.參數建議之扭力值，用扳手將鎖緊環上的2顆螺絲用力鎖緊。

7.將馬達與減速機直立擺設，以螺絲扭力表建議之扭力值，依1-4順序，用扭力扳手將螺絲鎖緊。

8.將2顆黑色的防塵蓋再裝上去。

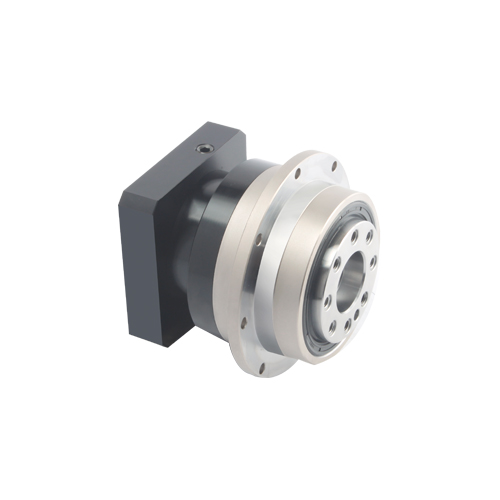

精密行星直角減速機產品圖片
