1：船用空氣減壓閥

型號：CB/T3656-1994

型式：直通

公稱壓力：進口壓力1.0、3.0MPa

          出口壓力0.05~1.0MPA

公稱通徑：進口DN15、DN20、DN25

          出口DN20、DN25、DN32

適用介質：空氣

連接形式：螺紋、法蘭

主要材質：閥體為ZCuZn16Si4，閥蓋為ZG230-450，

彈簧為60Si2MnA，膜片為耐油夾布橡膠



（船用法蘭青銅/鑄鋼/鑄鐵/不銹鋼減壓閥CB/T3656-1994）





2：船用法蘭鑄鋼蒸汽減壓閥

型號：GB/T1852-1993

型式：直通

蒸汽壓力：進口0.4~2.5MPa

          出口0.2~1.2MPa

公稱通徑：進口DN20-DN150

          出口DN25-DN200

適用介質：t≤300℃的蒸汽

連接形式：法蘭

主要材質：閥體上蓋、下蓋為ZG230-450，膜片為

QSn6.5-0.1，彈簧為50CrVA，調節彈簧為60Si2Mn



（先導活塞式）



3：船用水減壓閥

型號：CB/T624-1995

型式：A、AS型

公稱壓力：進口0.8~1.6MPa

          出口0.2~0.8MPa

公稱通徑：DN32-DN80

適用介質：淡水、海水

連接形式：法蘭

主要材質：閥體、閥下蓋為ZQSn5-5-5，閥盤為HSn62-1，

閥上蓋為ZG230-450，閥桿為QAl9-2，彈簧為60Si2MnA

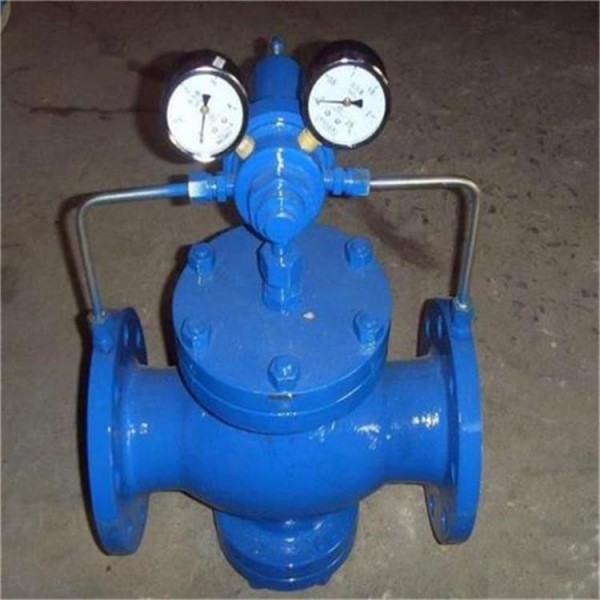

4：先導活塞式氣體減壓閥（帶壓力表）

型號：YK43X/F/Y型

型式：直通

公稱壓力：進口1.6~16.0MPa

          出口0.1~4.5MPa

公稱通徑：DN15-DN500

適用介質：氣體

主要材質：閥體、閥蓋、底蓋為鑄鋼ZG230-450，

閥座、閥盤為2Cr13/304*，缸套為25（鍍硬鉻）/304*，

活塞為2Cr13/銅合金，活塞環為合金鑄鐵/對位聚苯*，

導閥座、導閥桿為2Cr13/304*，膜片為1Cr18Ni9Ti，

主閥、導閥彈簧為50CrVA，調節彈簧為60Si2Mn，

密封墊（X/F/Y）為橡膠/聚四氟乙稀/硬質合金，

導閥體、導閥蓋為25/304*

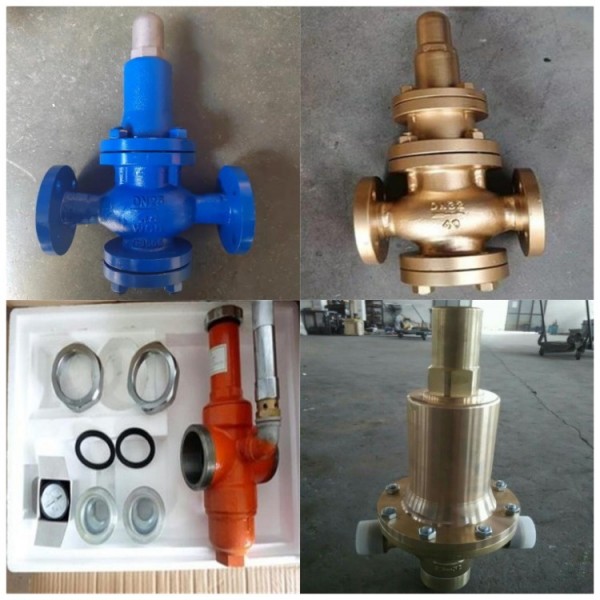

5：船用柴油機減壓閥調壓閥FS-Y22SD-30



船用YQK-12型減壓閥

船用法蘭連接不銹鋼減壓閥

船用外螺紋青銅/不銹鋼減壓閥

船用內螺紋青銅/不銹鋼內螺紋減壓閥（帶壓力表）

船用氣動蝶閥 氣動帶手動蝶閥 氣動蝶閥帶限位開關

零件名稱	材料
閥體	球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

氣動軟密封蝶閥 主要性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

氣動軟密封蝶閥 執行器技術參數

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
